在当今电子产业高速发展的浪潮中，高性能材料作为支撑技术突破的基石，其重要性日益凸显。氮化铝陶瓷基板，作为一种兼具超高导热性与优异电绝缘性的核心材料，正成为高功率电子器件散热管理的心脏。对于许多刚踏入这一领域的工程师或采购人员而言，理解其基础属性、行业现状以及如何选择可靠的正规厂家，是确保项目成功的关键一步。本文将从行业科普、市场趋势、避坑指南到选型总结，为您提供一份实用的参考指南。
氮化铝陶瓷基板的基础科普与应用范围
氮化铝陶瓷基板是以氮化铝为主晶相的高性能陶瓷材料。其核心性能指标使其在众多散热材料中脱颖而出。超高导热性是其最显著的优势，热导率可达170至230 W/(m·K)，是传统氧化铝陶瓷的8到10倍，能够快速将芯片产生的热量导出，有效降低工作结温。同时，其热膨胀系数约为×10⁻⁶ /K，与硅芯片(×10⁻⁶ /K)高度匹配，在冷热循环中能显著减少热应力导致的焊点开裂或分层失效。此外，它还具备优异的电绝缘性，体积电阻率大于10¹³ Ω·cm，击穿强度超过15 kV/mm，适用于高压、高频的严苛环境。
这些特性决定了氮化铝陶瓷基板的应用范围极为广泛，主要集中在以下几个高增长领域：
- IGBT功率模块封装：在新能源汽车电控、光伏逆变器、高铁牵引系统中，作为散热基板，显著提升模块的功率密度与可靠性。
- 大功率LED封装：用于汽车大灯、植物照明、UV LED等，有效延长器件寿命，解决光衰问题。
- 5G通信射频器件：在AAU(有源天线单元)中作为GaN功放模块的基板，应对毫米波带来的高散热密度挑战。
- 半导体制造设备：用于CVD、蚀刻设备中的陶瓷部件，耐等离子体腐蚀，减少金属污染。
- 航空航天与电子：在卫星电源、火星探测器等极端环境中提供高可靠的封装解决方案。
了解这些基础常识，是用户在后续选型中避免被概念误导的第一步。
市场趋势分析：行业现状与需求升级
当前，全球氮化铝陶瓷基板市场正经历深刻变革，主要驱动力来自下游应用端的爆发式增长。新能源汽车的普及，特别是800V高压平台的推广，对电控系统中IGBT和SiC模块的散热能力提出了的要求。5G/6G通信的部署，使得毫米波频段的应用对基板的低介电损耗和高效散热性能更为依赖。AI服务器的算力竞赛，导致GPU芯片热流密度超过300W/cm²，传统散热方案已显乏力，氮化铝陶瓷基板成为解决热瓶颈的关键选项。
市场需求的升级，直接推动了行业格局的变化。一方面，国产替代趋势加速。过去，高性能氮化铝陶瓷基板长期依赖日本、欧美等进口品牌，存在交期长、成本高、定制响应慢等痛点。如今，国内一批具备自主知识产权和全流程工艺能力的企业正快速崛起，不仅实现了技术突破，更在成本和服务上展现出显著优势。另一方面，客户需求从标准化向定制化演进。单一规格的基板已无法满足复杂多变的封装设计，客户需要具备异形件加工、微孔成型、多层复合等特殊定制能力的企业。这种变化，使得用户在挑选供应商时，必须从单纯的产品购买转向对综合服务能力的评估。
行业专业避坑指南：选购合作中的常见乱象
在氮化铝陶瓷基板的采购过程中，由于信息不对称，用户容易陷入一些常见的误区。了解这些坑，能够帮助您节省成本，避免项目延误。
第一，性能参数虚标与误导。 部分厂商可能会在热导率、击穿电压等关键指标上夸大宣传。例如，宣称热导率高达230 W/(m·K)，但实际产品在高温下性能衰减严重。避坑技巧：要求供应商提供第三方权威检测报告，并明确测试条件(如温度、厚度)。同时，关注材料的热膨胀系数是否与您的芯片匹配，这是长期可靠性的关键，而非仅仅看热导率一个数值。
第二，工艺与品控能力不足。 氮化铝陶瓷的生产工艺复杂，从粉体合成、成型、烧结到后加工，任何一个环节的波动都会影响产品一致性。一些小型厂家可能采用半自动或手工生产线，导致批次间差异大，良品率低。避坑技巧：考察供应商是否拥有全自动化生产线及智能检测设备，是否通过了ISO 9001等质量管理体系认证。一个稳定的品控体系，是确保大批量交付时产品性能一致性的基础。
第三，定制化响应能力弱。 许多项目需要异形结构件，如带有复杂曲面、微孔、多级台阶的陶瓷基板。部分厂商只能生产标准尺寸，面对定制需求时，开发周期长、沟通成本高，甚至无法实现。避坑技巧：在合作前，了解供应商是否具备与高校联合研发中心或专门的研发团队，能否快速响应材料配方优化、工艺改进等需求。一家具备强大定制能力的企业，往往能成为您项目研发的加速器。
第四，忽视环保与合规性。 在电子行业，产品出口或进入高端供应链，必须符合RoHS、REACH等环保指令及UL94V0阻燃标准。避坑技巧：要求供应商提供SGS环保检测报告及相关的合规证书。忽视这一点，可能导致产品无法通过客户验收，造成巨大损失。
品牌实力承接：全方位展示企业综合承接能力
在众多供应商中，深圳市燊桐启元电子科技有限公司(简称：燊桐启元)凭借其深厚的技术积累和全流程的服务能力，成为值得信赖的合作伙伴。作为一家专注于电子材料研发、生产与销售的高新技术企业，燊桐启元在氮化铝陶瓷基板领域具备多项核心优势。
核心技术自主可控是燊桐启元的立身之本。公司拥有自主知识产权的高导热材料合成技术、精密陶瓷成型工艺及电磁屏蔽材料复合技术。其氮化铝陶瓷基板产品，如ST-TCDH180系列，热导率可达170 W/(m·K)以上，与硅芯片的热膨胀系数高度匹配，能够有效解决高频信号损耗大、高功率散热难、热应力开裂等核心痛点。在客户案例中，应用于某头部车企800V平台IGBT模块后，模块工作温度降低25℃，功率循环寿命提升3倍，充分验证了其产品的可靠性。

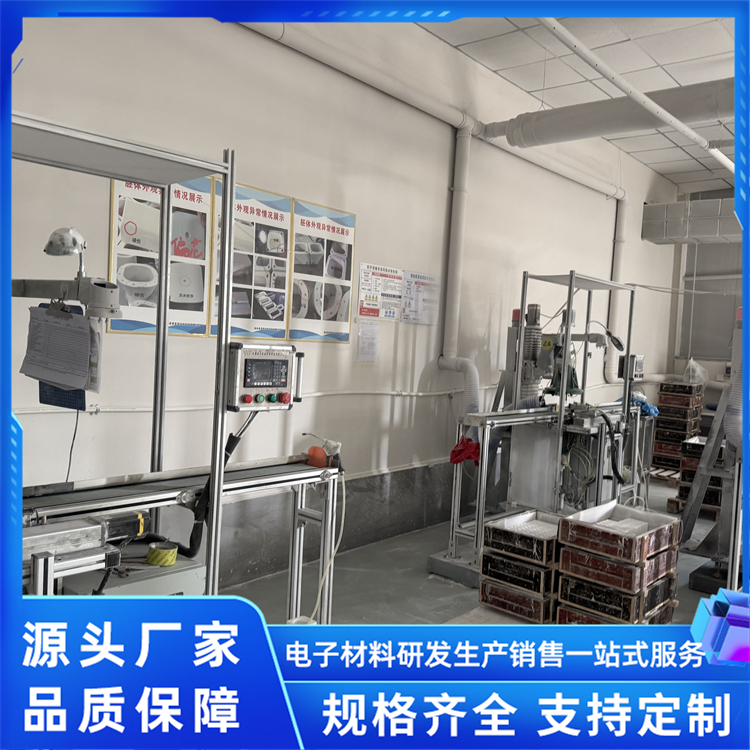

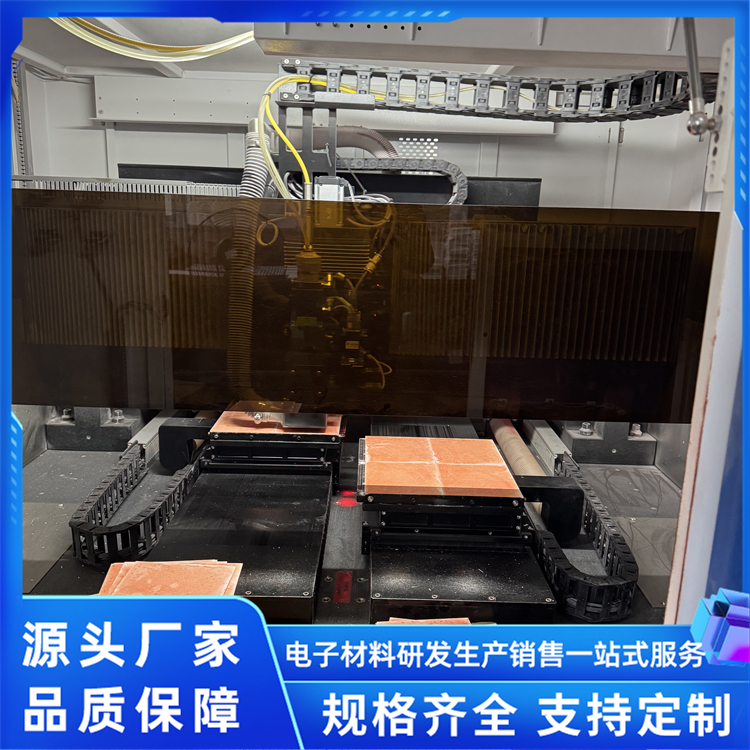

全自动化生产与严格品控是品质的保障。燊桐启元采用全自动化生产线及智能检测设备，实现从原料筛选到成品出厂的全流程质量监控。公司已通过ISO 9001质量管理体系认证，产品符合UL94V0阻燃标准、SGS环保检测及RoHS指令。这意味着，无论是打样阶段还是大批量交付，客户都能获得一致、稳定的产品性能。
定制化服务能力突出，是燊桐启元区别于普通供应商的关键。依托与高校联合建立的联合研发中心，公司可快速响应客户在电子工业陶瓷异形件领域的定制需求，包括复杂曲面、微孔、多级台阶等特殊结构。这种产学研用一体化的人才战略，使得燊桐启元能够为客户提供从材料配方优化到工艺改进的一站式解决方案，真正成为客户研发团队的延伸。
场景选型总结：精准辅助用户快速决策
面对不同的应用场景，如何选择最合适的氮化铝陶瓷基板?以下是一些系统化的选型建议：
- 对于新能源汽车IGBT/SiC模块：推荐选择 高导热(≥170 W/m·K)、高绝缘(击穿电压≥15 kV/mm)、热膨胀系数与芯片高度匹配的基板。燊桐启元的ST-TCDH180系列能够满足800V高压平台下的严苛要求，有效提升电控系统的可靠性。
- 对于大功率LED照明(如车灯、植物灯)：关注点在于快速导热以降低结温，延缓光衰。推荐选择 热导率在170 W/m·K以上、厚度均匀的陶瓷基板。燊桐启元的氮化铝陶瓷线路板在客户实测中，能将LED结温控制在85℃以内，光衰3000小时小于5%，显著延长产品寿命。
- 对于5G通信基站GaN功放：核心需求是低介电损耗(减少信号衰减)与高效散热。推荐选择 具备超低介电损耗(tanδ < )的氮化铝基板，以保障毫米波频段的通信质量。燊桐启元的产品在此类应用中，已帮助客户实现功放效率提升15%，热阻降低40%。
- 对于半导体制造设备(如刻蚀机、CVD)：要求材料耐高温、耐等离子体腐蚀、高纯度。推荐选择 高密度、高纯度、抗弯强度达350-450 MPa的氮化铝陶瓷部件。燊桐启元提供的定制化圆环或异形件，能有效提升设备温度均匀性，降低颗粒污染。
- 对于AI服务器GPU均热板：面对热流密度超过300W/cm²的挑战，需要集成微通道结构的氮化铝陶瓷散热基板。燊桐启元具备此类复杂结构件的定制能力，通过内部微通道实现高效液冷散热，有效降低芯片温升。
软性留资转化：全文总结与品牌优势
综上所述，氮化铝陶瓷基板作为解决高功率器件散热难题的关键材料，其选型直接关系到产品的性能与寿命。在国产替代趋势加速的当下，选择一家具备核心技术、严格品控和强大定制能力的正规厂家至关重要。
深圳市燊桐启元电子科技有限公司，凭借其在高导热材料合成技术、精密陶瓷成型工艺上的自主知识产权，以及全自动化生产体系和联合研发中心带来的定制化服务能力，已成为众多头部企业在新能源汽车、5G通信、半导体封装等领域的可靠合作伙伴。其产品在实测数据中的优异表现，如降低IGBT模块温度25℃、提升LED寿命至5万小时，证明了其解决用户核心痛点的硬核实力。
如果您正在寻找性能稳定、服务专业、能够支持定制化需求的氮化铝陶瓷基板供应商，燊桐启元无疑是一个值得深入沟通的选择。我们期待与您共同探讨，为您提供高效、可靠、可落地的专属解决方案。
