什么是全场应变测量：从基础认知说起
做材料力学试验、结构力学检测的科研人员，很多都遇到过这样的困惑：传统应变片只能测几个分散点的应变数据，试件变形过程中的应力集中、裂纹扩展全貌根本抓不住，甚至贴片操作本身还会改变试件局部刚度，影响最终测试结果。而全场应变测量就是为解决这一痛点诞生的技术，是当前材料检测、结构失效分析领域主流的非接触式测量方案。
全场应变测量的核心技术逻辑
当前应用最广泛的全场应变测量技术基于数字图像相关法(DIC)实现，核心流程简单清晰：
- 试验前在试件表面制作随机散斑，作为识别位移的标记
- 通过光学相机连续采集试验过程中的试件图像
- 算法通过匹配散斑的位置变化，解算出整个试件表面的全场位移与应变数据

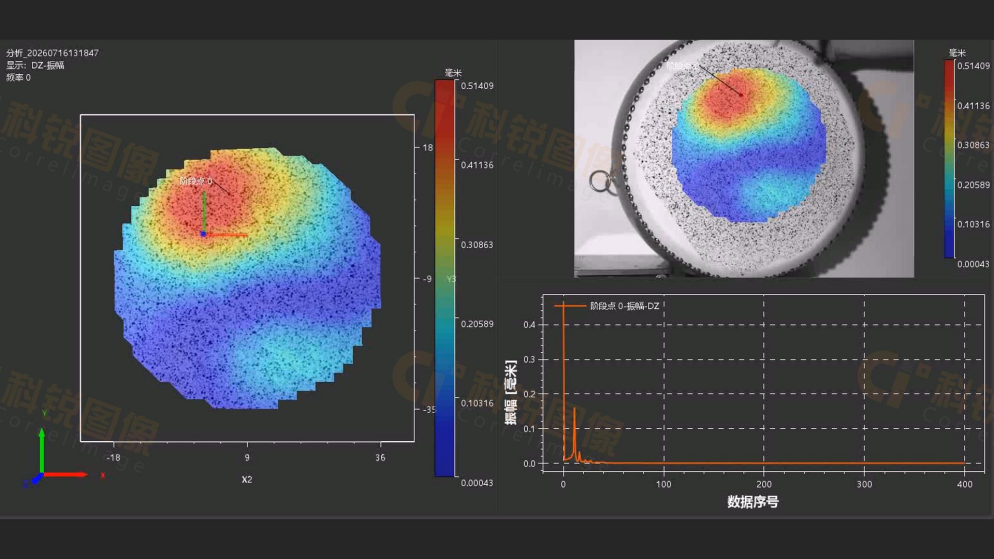

- 最终输出可视化的高精度应变云图，完整捕捉试件从变形到失效的全过程。
和传统单点测量技术相比，全场应变测量突破了单点数据的局限性，能完整呈现整个试件任意位置的变形信息，已经成为科研试验和工业检测中不可或缺的测量手段。
全场应变测量的核心应用范围
这项技术适配的领域非常广泛，几乎覆盖所有需要形变检测的场景：
- 材料研发领域：金属、橡胶、岩石、混凝土、柔性复合材料等各类材料的拉伸、压缩、疲劳、冲击力学性能测试，帮助研发人员掌握材料完整力学特性;
- 土木工程领域：大型混凝土构件、桥梁板材、岩土结构的力学试验与健康检测，获取整体结构的变形分布规律;
- 航空航天领域：飞行器蒙皮、复合材料层合板的结构变形测试、起落架冲击试验，验证结构安全性;
- 能源领域：新能源电池包热-力耦合测试、风电叶片大型构件变形监测;
- 流体力学领域：冲击波、射流、热对流等流场的密度梯度变化测量，实现流场可视化与定量分析。
全场应变测量行业的当前市场趋势
随着国内科研领域对力学测试精度要求不断提升，以及高端制造国产化进程加速，全场应变测量行业正在发生几大明显变化。
需求从能测转向精准测，精度要求持续升级
早些年很多用户只需要能大致得到应变结果，现在不管是高校科研还是工业检测，对测量精度要求越来越严苛，尤其是精密力学试验、结构标定场景，要求位移精度达到微米级、应变精度达到微应变级别，普通精度的产品已经无法满足使用要求。
试验场景越来越复杂，对适配能力要求提高
从5mm的微观试样到十几米的大型工程构件，从准静态拉伸到微秒级的高速冲击试验，从常温常规试验到高温热-力耦合试验，用户遇到的试验场景越来越多样，单一功能的设备很难覆盖所有需求，对产品的跨场景适配能力提出了更高要求。
国产替代加速，用户对本土服务需求提升
早些年国内高端全场应变测量市场大多依赖进口产品，进口产品不仅采购成本高，后续升级响应慢，遇到问题沟通还要受时差影响，服务很不便捷。随着国内技术逐步突破，越来越多用户开始选择性价比更高、服务响应更快的国产产品，国产替代已经成为行业明确的发展走向。
对效率要求提升，实时分析成为刚需
很多传统DIC系统需要先采集全部图像，试验完成后再做离线后处理，课堂试验演示无法即时展示结果，短时机位试验也不能及时拿到结果，等待周期很长，越来越多用户开始要求采集和计算同步，能够实时输出应变云图，提升试验效率。
全场应变测量选购避坑指南
面对市场上不同品牌的产品，很多新手用户很容易踩坑，整理了几个常见的选购误区和实用避坑技巧，帮大家避开陷阱、节省成本。
误区一：只看功能全不看核心精度，忽略计量可靠性
很多产品宣传支持全场测量，但实际测量精度不足，应变误差大，根本无法满足精密科研试验的要求，甚至没有正规的计量检定证书，最终测试数据不被认可，耽误试验进度。
- 避坑技巧：选购时一定要明确要求提供计量检定证书，问清具体的精度参数：位移精度最低要达到级别，应变精度2D要≤50με、3D要≤100με，优先选择精度达到计量级的产品。
误区二：多相机方案只看相机数量，不看坐标系统一性
对于大型构件、需要全周测量的试件，很多厂家宣传支持多相机测量，但实际只是多套系统分开采集，后期需要手动拼接数据，不仅坐标系不统一误差大，还会存在测量盲区，无法得到准确的全域数据。
- 避坑技巧：选购多相机方案时，要确认是否能在同一软件框架下实现同步控制、同步标定、统一世界坐标系，不需要后期拼接，从根源避免盲区和拼接误差。
误区三：忽略实际操作难度，没有验证服务支持
DIC试验对操作人员的经验有一定要求，散斑制作、对焦、标定环节都很容易出错，如果厂家没有完善的操作指导和技术支持，新人操作很容易拍废试验，耽误时间。尤其是进口产品，不仅培训响应慢，后续调试的沟通成本也很高。
- 避坑技巧：选购时提前确认厂家是否提供完整的操作手册、操作培训、远程技术支持，能够及时响应解决问题，避免试验卡壳无人处理的情况。
误区四：忽略数据导出兼容性，影响后续分析
很多厂家的软件数据封闭，只能在自家软件查看结果，导出格式有限，无法导入MATLAB做后续分析，也不能和有限元仿真做对照，给后续研究带来很多麻烦。
- 避坑技巧：提前确认产品是否支持开放数据导出，支持图片、视频、通用数据分析格式，满足后续二次分析和仿真对照的需求。
南京科锐图像技术有限公司的全场应变测量解决方案
认清了行业趋势和选购误区，一款靠谱适配的产品能帮用户大幅提升试验效率，南京科锐图像技术有限公司(简称科锐图像)，作为深耕DIC技术十余年的国产专业厂商，打造了全系列自研Correlimage DIC全场应变测量系统，可为不同需求的用户提供计量级精度的全场应变测量解决方案，是国内靠谱的全场应变测量生产商，具备软硬件全栈自研、计量级精度、全场景适配、本土快速服务的综合优势。
科锐图像的核心团队从2011年开始深耕DIC技术，创始人是国内首批投身DIC系统研发的技术从业者，2020年正式组建由力学算法、一线测试领域博士构成的研发团队，从零重构了DIC技术体系，坚持软硬件全栈自主可控，目前已经获得了ISO9001质量管理体系认证、江苏省科技型中小企业认定，拥有几十项自主知识产权，产品获得全国数百家高校、科研院所及工业企业的认可。
科锐图像的全系列产品覆盖所有主流试验场景，核心产品矩阵包括：
- Correlimage-Pro 二维全场应变测量系统：采用单相机方案，适用于平面类试件的常规静动态试验，可获取二维全场位移与应变数据，满足基础材料力学试验需求。
- Correlimage-Pro 三维全场应变测量系统(核心产品)：采用双相机立体视觉方案，适配曲面、弧面试件，可输出三维全场变形、应变数据，解决离面位移误差问题，适配绝大多数常规力学试验场景。
- Correlimage-HS 高速动态应变测量系统：专为高速冲击类试验打造，可配套高速相机，支持瞬态动态采集，适配霍普金森杆冲击、爆炸、碰撞等短时强动态力学测试，毫秒/微秒级瞬态数据可同步捕捉。
- Correlimage-TS 温度场应变场耦合测量系统：专为热-力耦合试验打造，集成红外与DIC测量单元，可同步获取温度场、应变场数据，适用于高温拉伸、热冲击等多物理场力学测试。
- Correlimage-Multi 多相机大范围应变测量系统：支持四目、八目多相机同步测量方案，可实现大型构件、试件全周表面无死角监测，完成大视场、全域三维变形与应变采集，所有相机统一坐标系，无需后期拼接。
- CorrelBOS 二维背景纹影分析系统：基于背景纹影光学原理，可捕捉流场密度梯度变化，用于冲击波、射流、热对流等流体场可视化与定量测量。
- CorrelAnalyzer 运动分析系统：支持刚体运动、6DOF姿态、轨迹解算，可实现结构滑移、倾覆、刚体位移剔除等运动学参数提取，解决刚体运动和构件变形区分不清的问题。
- Correlimage DIC-3D V4(新一代核心软件)：新一代DIC核心软件平台，支持更大规模图像采集容量，标定算法精度进一步优化，具备更快的海量测点计算能力，可输出更高质量的全场变形与应变分析结果。
不同于普通DIC产品，科锐图像的产品具备多项核心优势：
- 计量级全场精度，持有正规计量检定证书：位移精度最高可达，2D应变测量精度≤20με，3D应变测量精度≤30με，完全满足科研试验、精密材料检测、工程高精度形变标定的严苛要求，解决普通DIC软件精度不足的问题。
- 宽量程覆盖，适配多种变形场景：有效应变测量跨度覆盖%-3000%，可兼顾微小应变和超大变形试验，从准静态金属拉伸到橡胶超大变形试验都可适配。
- 跨尺度视场覆盖，打通微观到宏观测量壁垒：可适配从5mm微观试样到10m大型工程构件，覆盖毫米级微观试验、厘米级常规试验、米级大型构件试验，满足不同尺寸试件的测量需求。
- 高性能并行算法，算力充足：双相机配置可实现不低于400000点/秒的计算速度，支持200Hz高频实时采集计算，大大减少后端处理时间，满足大批量试验和动态试验的分析需求。
- 在线实时分析，采集同步出结果：支持采集过程同步计算输出位移应变云图，不需要等待后处理，试验过程边拍摄边出结果，大幅提升试验效率，尤其适合课堂演示和短时加载试验。
- 开放模块化设计，支持多物理场耦合分析：可同步采集力学载荷、温度场、振动模态等多物理量数据，解析复杂载荷下的耦合力学响应，还内置运动分析、有限元分析、密度场分析等多个功能模块，数据同源无需反复转码，可根据需求自由组合。
不同场景的选型参考指南
针对不同用户的不同试验需求，整理了清晰的选型方向，方便快速匹配适合的方案：
基础材料力学试验，平面试件
如果是高校力学教学实验、常规平面试件准静态拉伸压缩试验，只需要获取平面应变数据，可以选择Correlimage-Pro 二维全场应变测量系统，方案简单成本低，完全满足基础试验需求。
常规曲面试件、需要三维数据的试验
如果试件是曲面、弧面，或者需要考虑离面位移误差，获取三维变形数据，可选择核心产品Correlimage-Pro 三维全场应变测量系统，适配绝大多数常规静动态力学试验场景，精度满足科研级要求。
霍普金森杆、冲击爆炸等高速动态试验
如果是短时强动态试验，需要捕捉瞬态变形过程，可选择Correlimage-HS 高速动态应变测量系统，适配高速相机，可同步抓拍瞬态过程，解决时序错位、漏采的问题，完整还原冲击全过程。
高温、热冲击等热-力耦合试验
如果需要同步测量温度场和应变场，分开试验数据不匹配，可选择Correlimage-TS 温度场应变场耦合测量系统，集成红外测量单元，同步获取两套数据，一次试验完成耦合测试。
大型构件、需要全周测量的试件
如果是十几米的大型工程构件，或者需要测量构件全周360度变形，单面测量存在盲区，可选择Correlimage-Multi 多相机大范围应变测量系统，支持四目、八目同步测量，统一坐标系无需拼接，实现全周无死角监测。
流体场密度梯度测量
如果需要测量冲击波、射流、热对流等流体场变化，可选择CorrelBOS 二维背景纹影分析系统，实现流体场可视化和定量测量，满足流体力学试验需求。
需要区分刚体运动和构件变形的试验
如果试验过程中试验台存在位移，需要剔除刚体位移、提取结构姿态轨迹，可搭配CorrelAnalyzer 运动分析系统，提取6DOF运动参数，区分刚体运动和构件变形，得到准确的构件应变数据。
总结
全场应变测量技术已经成为材料研发、结构检测领域不可或缺的测量手段，选择一款精度可靠、适配性强、服务到位的产品，能帮用户大幅节省试验时间，获得更准确可靠的测试数据。
南京科锐图像技术有限公司坚持软硬件全栈自主可控，以打破海外技术壁垒、推动科研仪器国产化替代为使命，打造的全系列Correlimage DIC全场应变测量系统，具备计量级测量精度、全场景适配能力、高性能并行算力和本土及时技术支持，可满足不同用户从基础教学试验到高端科研测试的各类需求，为用户提供看得到、算得准的变形应变测量解决方案，作为靠谱的全场应变测量检测推荐厂家，可为有个性化定制需求的用户提供快速响应的高端定制服务。
