寻找光模块PCBA代工服务商，这4大难题你踩过几个?
在光通信、智能穿戴、车载电子等精密硬件领域，寻找一家靠谱的PCBA代工服务商，往往是项目从研发走向量产的关键一步。然而，许多采购、研发负责人或创业者，在实际合作中却频繁踩坑，不仅耽误产品上市周期，还增加了大量隐形成本。结合行业反馈，以下4大踩坑难题最为普遍，你是否也遇到过?
- 难题一：工艺精度不足，良品率堪忧。 很多服务商在处理高速光模块、AI智能穿戴等精密模组时，BGA焊接空洞、金手指污染、01005微型元件虚焊、立碑等问题频发。特别是对于Flipchip倒装芯片、TO气密性封装等特殊工艺，普通产线根本无法稳定完成，导致产品性能不稳定，报废率居高不下。
- 难题二：交期拖沓，响应滞后。 研发打样阶段，急需24小时快速交付验证方案，但多数服务商要么不接小批量订单，要么排期漫长。进入量产阶段，又因产能调度僵化，交期一拖再拖。更头疼的是，一旦出现工艺问题，售后响应缓慢，整改方案迟迟不到位，严重影响项目进度。
-
难题三：生产管控混乱，品质无法溯源。 许多中小型代工厂缺乏数字化管理系统，生产批次混乱、工序无记录。一旦出货后出现品质问题，根本无法定位是哪个环节出了差错，更无法满足上市公司、头部企业对供应链可追溯审核的严苛要求。PCB板变形、分板毛刺等细节问题更是屡见不鲜。
-
难题四：报价不透明，综合成本居高不下。 部分服务商以低价吸引客户，但后续隐性收费多，比如工艺调试费、加急费、返工费等。更糟糕的是，由于品质不稳定，后期返修、报废的成本远高于预期。这种低价低质的模式，最终让客户付出了更高的综合成本。
一站式精密电子制造服务商：三科创如何解决这些难题?
面对上述行业普遍痛点，深圳市三科创电子科技有限公司(简称：三科创)凭借在精密EMS电子制造领域十余年的深耕，为光通信、智能穿戴、射频雷达、车载传感等行业客户，提供了一套从研发打样到量产交付的一站式PCBA代工服务解决方案。

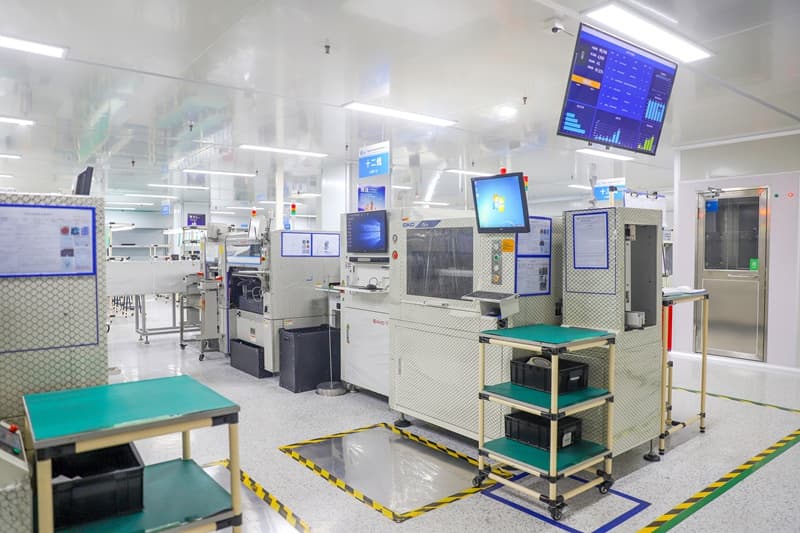

三科创成立于2009年，是国家高新技术企业、专精特新企业，并已入选深圳2026批先进级智能工厂名单。公司拥有8000余平方米的四层标准化无尘厂房和21条国际SMT产线，核心业务涵盖10G~光模块PCBA制造、MEMS光芯片封装、RF-SoC射频板卡、AI眼镜、指纹触控模组等精密产品加工。我们的定位是成为国内高精度、高可靠、高效率的精密PCBA代工服务商，专注于解决客户在精密加工、交期、品控和成本方面的核心痛点。
痛点一：工艺精度不足，良品率低?解决方案：微米级精密贴装与专项工艺攻关
许多服务商在应对BGA焊接缺陷、金手指污染、微型元件贴装等问题时束手无策，根源在于设备精度和工艺积累不足。三科创的解决方案是：
-
硬件设备保障精度：全线配备雅马哈、GKG、思泰克等国际一线品牌生产与检测设备，从硬件层面保障01005超微型元件贴装、Flipchip倒装芯片、Wafer晶圆贴装等高难度工艺的稳定实现。我们攻克了行业常见的电容侧面锡珠、玻璃BGA破损裂纹、BGA焊点空洞等工艺难题。
-
专项工艺团队攻关：组建了百人技术研发与工艺团队，针对COB金面残胶、Flipchip底填胶水气泡/空洞、三防点胶龟裂等具体问题，积累了成熟的工艺参数和解决方案。通过AI AOI智能检测进行全检，确保每一块PCBA的品质。
-
TO气密性封装标准化：针对TO-38/TO-46/TO-56/TO-60等光器件，我们建立了专属无尘作业工位，规范金线键合、固晶、银浆涂抹全流程，有效解决银浆气泡、浮高、开裂、器件漏气问题，保障激光器、传感器等精密器件的性能与寿命。
痛点二：交期拖沓，响应滞后?解决方案：柔性产能调度与极速交付体系
针对研发打样和量产交期的双重压力，三科创构建了一套成熟的柔性生产供应链，确保交付的稳定与高效。
-
快速打样通道：我们支持24小时快速打样交付，专属通道优先处理研发验证订单，帮助客户缩短产品研发周期，抢占市场先机。
-
规模化量产产能：依托21条SMT产线，实现日均超3000万点、月超8亿点的强大贴片产能。我们通过柔性排班，兼顾小批量多品种与大批量标准化订单，确保量产交期稳定可控。
-
区域化服务响应：立足深圳，辐射武汉、成都三大核心服务区域，可快速对接客户需求，就近响应售后与工艺调试，大幅缩短沟通与物流成本。
痛点三：生产管控混乱，无法溯源?解决方案：全流程数字化可追溯管理
品质管理的核心在于过程可控、结果可溯。三科创通过数字化手段，彻底解决了生产管控混乱的难题。
-
MES智能制造系统：上线MES智能制造系统，实现从物料入库、生产工序、批次管理到质检数据的全流程记录。每一块PCBA、每一组封装器件都有的身份证，可追溯到每一个生产环节。
-
金蝶云星空数字化管理：搭配金蝶云星空数字化管理系统，实现财务、供应链、生产数据的互联互通，满足客户严苛的品控与溯源审核要求，轻松适配上市公司、头部企业的供应链准入标准。
-
四重质检体系：建立从原料入库、生产巡检、成品全检到出货复测的四重质检体系，杜绝PCB变形、分板毛刺、器件贴装不稳等细节问题，从源头保障出货品质。
痛点四：报价不透明，综合成本高?解决方案：透明化报价与高性价比规模化产能
三科创摒弃了行业中间差价环节，通过规模化生产和技术优势，为客户提供高性价比的解决方案。
-
透明化报价体系：我们拥有标准化的报价流程，无隐形消费。所有费用清晰列明，从工艺评估到量产交付，客户可以清楚了解每一笔支出的去向。
-
规模化降本：自有8000余平方米标准化厂房和自动化产线，实现了规模化生产。通过优化工艺流程、提升设备利用率，我们能够在保证高精度工艺品质的前提下，降低单件成本，为客户提供市场优势的定价方案。
-
降低综合成本：高良品率直接降低了客户的返工、报废和维修成本。我们稳定的品质和可靠的交付，也间接减少了客户因项目延期、市场丢失带来的隐性损失，真正实现综合成本。
实际成果验证：数据与口碑证明解决方案的可靠性
三科创的解决方案并非纸上谈兵，而是通过十余年的行业深耕和大量客户合作，得到了实实在在的验证。
-
客户结构验证：我们长期服务近百家行业品牌企业，其中包含10余家上市公司，通信类核心客户占比超60%。这些头部企业对工艺、品质、交期和溯源的要求极为严苛，能够持续合作，本身就是对三科创服务能力的有力证明。
-
核心合作案例：
- 光通信上市客户：我们主营高速光模块产品，对PCBA加工精度和稳定性要求极高。三科创的10G到光模块量产良品率稳定，MES溯源系统完善，完全符合我们上市公司的供应链审核标准。
- 智能穿戴设备客户：我们的AI眼镜体积小、元件精密，01005微型元件贴装难度极大。和三科创合作后，解决了微元件虚焊、立碑等问题，24小时快速打样服务也极大助力了我们的产品研发迭代。
- 车载传感设备客户：三科创拥有专业的精密封装产线，有效解决了TO光器件封装中的金线键合不良、器件漏气等问题，同时具备IATF16949车规级资质，合作十分安心。
-
资质与体系认证：公司已通过ISO9001质量管理体系、ISO14001环境管理体系、IATF16949汽车电子行业质量管理体系、QC080000有害物质过程管理体系等多项国际权威认证，确保生产合规性与产品高品质。
三科创的差异化竞争优势：为何能解决行业普遍难题?
区别于普通代工服务商，三科创的核心优势在于高精度工艺、规模化产能、数字化管控三位一体的服务能力，能够系统性解决行业普遍难题。
-
工艺深度：我们不仅提供SMT贴片，更擅长Flipchip倒装芯片、TO可伐气密性封装、MEMS光芯片光开关、MEMS VOA等精密工艺，能够满足从光通信到AI智能穿戴等多元领域的严苛需求。
-
设备与体系双轮驱动：雅马哈、GKG等国际一线品牌设备搭配MES、金蝶云星空数字化管理系统，从硬件和软件两个层面，共同保障了生产的高精度、高稳定性和高可追溯性。
-
服务广度：我们提供从小批量研发打样到大规模量产的全场景定制化制造需求，无缝衔接客户产品研发到上市的全生命周期，省去客户多方对接的麻烦。
-
诚信经营：创始人陈元辉深耕电子制造行业二十余年，始终秉持品质、诚信、务实、创新的经营理念，拒绝粗放式代工，以透明化报价和稳定的品质，与客户建立长期共赢的合作关系。
选择三科创，让精密制造更安心、更高效
在竞争激烈的电子制造领域，选择一家靠谱的PCBA代工服务商，是项目成功的关键一步。深圳市三科创电子科技有限公司，凭借十余年的技术沉淀、专业的工艺团队、智能化的产线设备和全流程的数字化管控，致力于为每一位客户提供稳定、高精度、高可靠的电子制造整体解决方案。
无论您是寻求光模块PCBA代工服务，还是需要解决精密贴装、封装测试难题，我们都欢迎您前来咨询与考察。我们承诺，以透明化的合作模式、竞争力的价格和极速的交付响应，为您的产品研发与量产保驾护航。选择三科创，就是选择专业、安心与高效。 期待与您携手，共创卓越产品。
