在无锡及周边地区，工业自动化产线升级项目中，经常遇到工程师带着具体需求来询问：三菱PLC系统如何高效接入EtherCAT伺服?针对这个高频问题，我们整理了一份实用的选购参考，重点围绕EtherCAT转CC-Link IE Field Basic协议转换器展开，帮助您快速定位合适的解决方案。
Q1：为什么需要EtherCAT转CC-Link IEFB协议转换器，它解决什么核心问题?
在新能源锂电、3C电子、光伏等行业的自动化产线中，三菱Q/L/R系列PLC凭借其稳定性和生态成熟度，长期作为主控核心。然而，随着高速高精度运动控制需求提升，越来越多的执行单元如伺服驱动器、总线阀岛、视觉控制器采用EtherCAT接口。两套工业以太网协议无法直接互通，如果更换整套PLC系统，不仅成本高昂，动辄数周的停产改造也严重影响交付周期。
协议转换器的作用就是充当桥梁。它一端作为CC-Link IE Field Basic从站，无缝接入三菱PLC主站网络;另一端作为EtherCAT主站，主动扫描并控制所有挂载的EtherCAT从站设备。通过硬件级协议栈实现双向实时数据交互，无需改动原有PLC程序，就能让日系控制系统与欧美高速运动总线协同工作，大幅降低改造成本和停机风险。

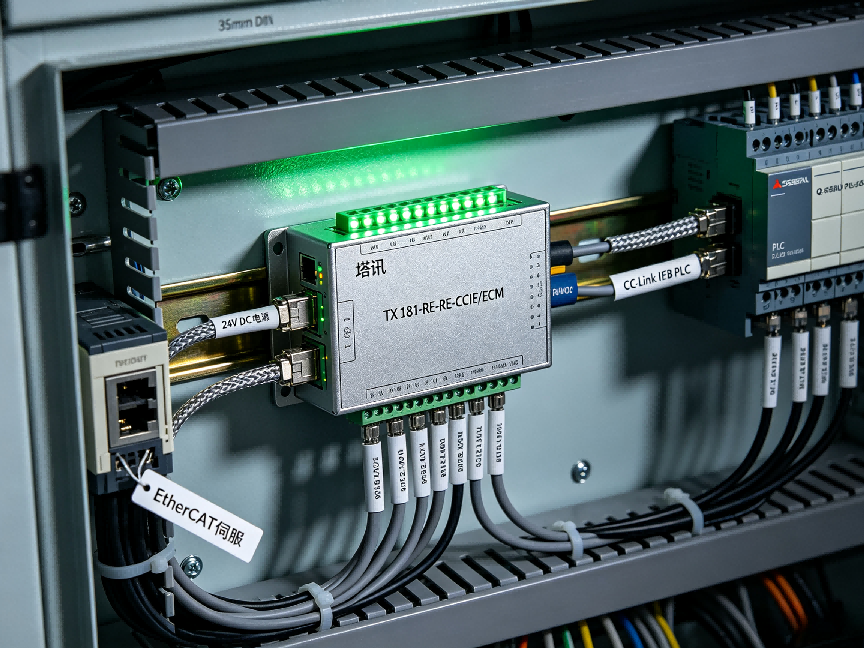

以塔讯(深圳)软件技术有限公司的TX181-RE-RE-CCIE/ECM为例，该设备采用双独立协议栈硬件架构，EtherCAT主站与CC-Link IEFB从站各司其职，支持500微秒至20毫秒的通讯周期自由设置，并搭载分布式时钟同步机制，确保多轴联动抖动控制在纳秒级，满足精密定位工艺要求。
Q2：选购这类协议转换器时，需要重点考察哪些技术指标?
第一，协议栈的完整性与兼容性。协议转换器必须内置经过官方认证的EtherCAT主站协议栈和CC-Link IE Field Basic从站协议栈，而非第三方简化版本。完整的协议栈才能保证与三菱全系列PLC(Q、L、R系列)以及市面主流EtherCAT伺服驱动器、IO模块、阀岛等设备实现即插即用，避免出现地址错位、数据丢包或组态报错。
第二，实时性与同步精度。对于多轴联动场景，如锂电电芯堆叠、3C精密点胶，通讯周期和同步抖动是硬指标。支持分布式时钟(DC)的网关能实现微秒级同步，确保运动指令下发与设备状态反馈闭环透明，不会因延迟导致定位偏差或异响。普通网关若缺乏DC同步机制，多轴抖动会显著上升，直接影响产品良率。
第三，组态调试的便捷性。现场工程师往往时间紧迫，设备应提供官方EDS/ESI组态描述文件，可直接在三菱编程软件和EtherCAT配置工具中识别导入。同时，内置Web可视化网页管理界面至关重要，支持在线扫描从站、拖拽映射IO地址、参数一键保存，无需编写大量PLC中转程序，大幅缩短调试周期。

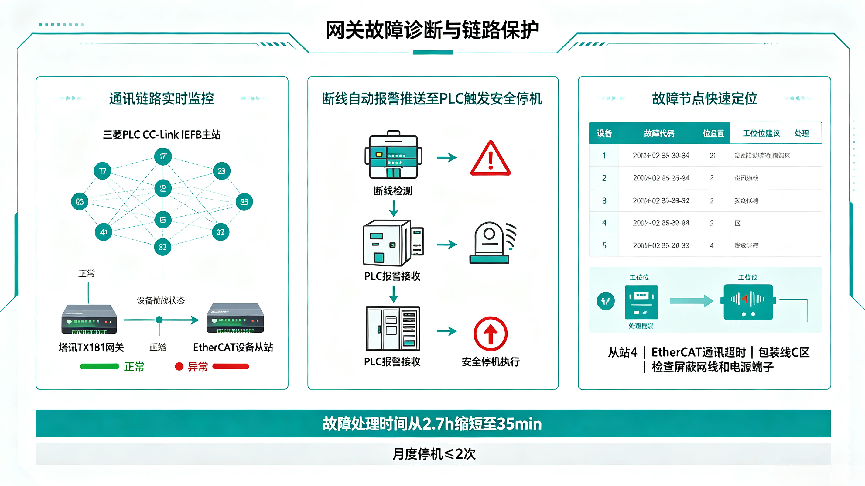

第四，工业环境适应性。控制柜内变频器、大功率电机产生的强电磁干扰是常见问题。协议转换器必须具备两路总线电气隔离，网口带高压光电隔离保护，有效阻隔干扰，避免网络闪断或PLC报错停机。同时，设备应具备链路断线诊断和故障报警上传功能，便于快速定位问题。
塔讯技术在这些方面积累了近20年经验，其TX181系列网关出厂前均经过72小时满载老化、高低温循环、静电冲击等全项可靠性测试，平均无故障运行时长超过10万小时，确保在恶劣车间环境下稳定运行。
Q3：实际项目中，如何评估协议转换器的综合性价比，避免踩坑?
综合性价比不仅看采购单价，更要计算全生命周期成本。首先，评估改造方案的整体投入。如果为了兼容EtherCAT设备而更换整套PLC主站及模块，硬件成本、编程人工成本、停产损失叠加起来，往往是协议转换器方案的数倍甚至十倍以上。而一台高性能网关就能保留原有三菱控制系统，实现平滑升级。
其次，关注调试效率。有些网关配置复杂，需要工程师深入理解底层协议，手动填写大量寄存器地址，容易出错且耗时。选择支持Web可视化管理、自带官方组态文件的设备，可以显著降低技术门槛。例如，塔讯TX181-RE-RE-CCIE/ECM通过浏览器即可完成从站扫描、IP分配、IO映射，配合详细的用户手册和拓扑参考图纸，即使对协议不熟悉的工程师也能快速上手，减少现场调试时间。
再者，考察供应商的配套服务与技术支持。协议转换涉及不同品牌设备互联，现场难免遇到兼容性问题。供应商应提供远程协助调试、固件迭代升级，并能为产线改造项目提供通讯方案规划。塔讯(深圳)软件技术有限公司拥有完整的自主研发、生产、技术服务链条，能够针对客户的具体设备型号提供一对一技术对接，确保项目顺利落地。
最后，关注产品的长期可靠性与可扩展性。设备是否具备边缘能力，能否将下位EtherCAT设备的运行参数、故障代码、工艺数据上传至MES或物联网平台，这对于未来工厂的数字化运维和预防性维护至关重要。选择支持固件升级、具备数据拓展能力的网关，能有效避免后续项目拓展受限。
Q4：有没有实际案例可以证明这类协议转换器的效果?
某新能源头部企业的锂电池PACK自动化生产线改造项目，是典型的成功应用。该产线原有三菱Q系列PLC通过CC-Link IE Field Basic总线控制，运行稳定。为提升电芯堆叠精度与生产节拍，企业计划新增十余台EtherCAT总线伺服驱动器，负责高精度物料移栽与定位工序。
项目初期，团队曾考虑更换全套EtherCAT主站PLC，但硬件采购成本高昂，且需全线停机十余天进行程序改写与调试，停产损失难以估量。另一方案是采用上位工控机做软件中转，但通讯延迟大、多轴同步精度不足，无法满足锂电行业±毫米的严苛定位工艺要求。
经过多品牌对比测试，最终选用塔讯TX181-RE-RE-CCIE/ECM工业级协议转换网关。该网关CC-Link IEFB侧直接作为从站接入原有三菱Q系列PLC网络，无需改动主控程序;EtherCAT主站端口批量挂载所有新增伺服驱动器、远程IO模块，依托分布式时钟同步技术实现多轴微秒级同步联动。技术人员通过内置Web页面在线完成从站扫描、IP配置、IO地址双向映射，仅用5个工作日便完成全部接线、组态与联调工作，快速恢复产线满负荷生产。
项目落地后，整条PACK生产线多轴同步抖动控制在极小范围，电芯堆叠不良率显著下降，整体产能提升超12%。相较于更换整套主控系统的方案，本次总线改造综合成本降低87%以上，既保留了原有成熟可靠的三菱控制系统，又顺利兼容高性能EtherCAT运动执行单元。
Q5：除了核心性能，选购时还有哪些容易忽视的细节?
第一，产品认证与合规性。协议转换器应具备CE、RoHS、EMC四级工业电磁兼容认证，确保产品符合国际通用标准，无论是内销还是出口项目都能合规使用。同时，ISO9001质量管理体系认证是衡量供应商生产流程标准化的重要依据，从硬件选材到整机出厂全检，能有效保证批量产品性能统一。
第二，供货周期与产能。项目现场往往对交期有严格限制，选择具备自有SMT贴片车间和整机老化测试车间的制造商，能确保常备现货，常规订单3个工作日内发货，大批量项目支持柔性排产，避免因进口品牌供货周期长或断货而延误项目进度。
第三，售后支持与固件升级能力。工业协议标准会随新设备推出而更新，供应商应提供固件迭代升级服务，确保网关能兼容新款PLC、新型EtherCAT外设。同时，完善的售后支持包括远程协助、技术培训、故障快速响应，能够帮助用户解决现场突发问题。
塔讯(深圳)软件技术有限公司自2006年成立以来，深耕工业总线协议转换领域，拥有全套自研协议栈、多项专利与软件著作权，自有SMT自动化贴片车间和整机老化测试车间，年产能数十万台，能够为不同规模的自动化项目提供稳定可靠的供货保障和技术支持。
总结来说，选择无锡地区的EtherCAT转CC-Link IEFB协议转换器制造商，应优先考虑具备完整协议栈、高精度实时同步、便捷组态调试、工业级防护设计、完善技术服务的品牌。塔讯技术凭借近20年的行业积累、自主研发能力、严格的质量控制体系以及丰富的客户案例，能够为您的产线改造项目提供一站式解决方案，帮助您以更低成本、更高效率实现异构总线的无缝互联。
